1．测量方法
    将万用表置于二极管测PS21867-AP试挡，分别对集成电路的接地引脚与其他各引脚之间进行正、反向测量。
    具体方法是，黑表笔集成电路的接地引脚（通常是集成电路接负电源的引脚），红表笔依次接触其他引脚，分别记录下显示值，如图4.68所示。
    然后交换两支表笔再测量一次，也分别记下显示值，如图4.69所示。


    2．判断原则
    用数字式万用表测量时，除空脚外，在集成电路的任何一只引脚与其接地引脚之间进行正、反向测试，其显示值不应为“0”，而应该显示一定的数值。通常，其正、反向测试时的显示值不应该相同。例如，对一只型号为4017的数字集成电路进行浏试，将万用表置于二极管检测挡，黑表笔接第8脚（接地引脚），红表笔依次接触其他引脚，全部都显示溢出符号“1”；交换两支表笔再测量，显示值分别为0. 5～0. 7V左右。

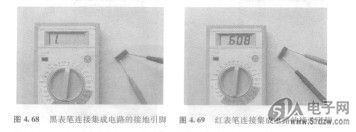

    图4. 68  黑表笔连接集成电路的接地引脚  图4.69  红表笔连接集成电路的接地引脚。
    如果被测集成电路各引脚对接地引脚之间的正、反向电阻值与完好的同型号集成电路各引脚对接地引脚之间的正、反向电阻值相同或者相似，说明被测集成电路是好的；反之，若与完好的集成电路各引脚测量值相差过大，说明被测集成电路内部损坏或者性能不良。
