触发器的两个输出端用Q、Q表示，Q、Q的输出关EP3C25F324C8N系在正常情况下总是相反，即当Q=0时，Q=1；当Q=1时，Q=0。
    通常，以Q端的输出状态作为触发器的输出状态。当Q=O时，称触发器处于0态，或称为复位态：当Q=1时，称触发器为1态，或为置位态。
    逻辑功能分析

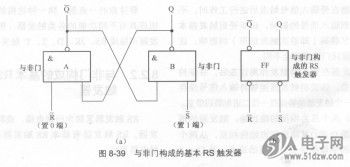

    下面根据与非门逻辑功能来分析图8-39(a)所示由与非门构成的RS触发器的工作原理，对RS触发器的工作原理分析要根据输入端不同的输入状态，分成4种情况进行。


    (1)第一种情况S-O、R=1。设RS触发器初始状态为0态，即Q=O，Q=1。茛保持l，百是与非门B的一个输入端，由于S=O，根据与非门的逻辑功能可知，只要有一个输入端为0，输出端必输出1，所以B输出端Q=l。Q端的1加到与非门A的一个输入端，时A的另一输入端R=1，所以Q=0。由此可见，此时RS触发器处于1态，即有Q=1、Q=0。
   在百端输入低电平0后，触发器完成翻转，之后i输入端的0消失，触发器仍然稳定在1态。通常将这种在百输入0后能够将触发器从0态转换成1态的过程称为置1，相应的i端称为置1端。


    图8-40所示表示了上述置1过程的波形图。从图8-40(a)所示波形中可看出，在百端完成0触发后，无论百是保持0态还是从0变换到1态，触发器的输出状态都不变，仍然保持1态。这是因为，对于与非门而言，只要有一个输入端为0，与非门就被锁定，无论其他输入端是0还是1，这里Q=0加到与非门B的一个输入端，就使Q锁定在1态。
