图6-81所示是555集成电RM6203路构成的施密特触发器型双稳态电路。电路中，将555集成电路的⑥脚和②脚连接起来，作为触发器输入端，这样就构成了施密特触发器型双稳态电路。


    这个触发器输出电压和输入电压的关系是一个长方形的回线形，如图6-82所示。从曲线中可以看出：当输入U_0时输出Uo=l，当输入电压从0上升到大于等于2/3 VDD后，玑翻转成0，当输入电压从最高值下降到小于等于1/3 VDD后，玩又翻转成1。由于它的输入有两个不同的阈值电压，所以，这种电路常用于电子开关、各种控制电路、波形的变换和整形。

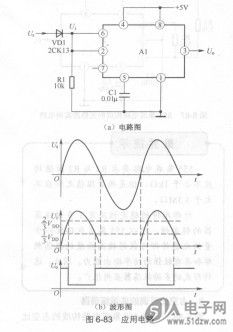

     图6-83所示是一种应用电路，输入信号醵为正弦信号，整形后输出信号Uo是矩形脉冲信号。


     电路中，555集成电路Al的②脚和⑥脚相连后得到施密特触发器。输入正弦波信号阢的正半周通过整流二极管VD1的整流，得到输入触发信号Ui，这是正极性的半周正弦信号。这一信号同时加到555集成电路Al的②脚和⑥脚。当U上升到2/3 VDD时，乩从高电平转换为低电平。当U下降到1/3 VDD时，玑又从低电平转换为高电平，实现对正弦信号的整形。
