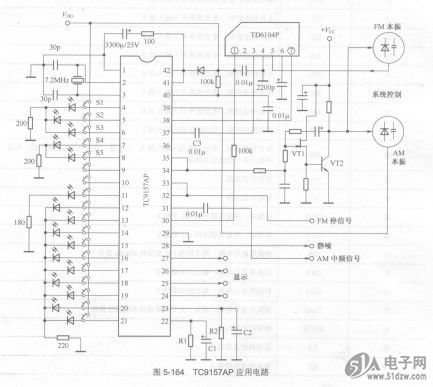

如图5-164所示电路，Sl~S3是3个波段开关，当按下DS1337其中之一时④~⑧脚的相应引脚得到一个有效触发，经过TC9157AP处理后控制调谐器进入相应波段工作状态。同时，该引脚上的LED指示灯发光指示，表示调谐器正工作在此波段上。
    电路中，S4、S5分别是手动调谐和自动调谐开关，操作相应的开关可选择调谐方式。
    电路中，⑩~⑩脚上的8个开关用来记忆预迭的电台频率，它与⑧脚上的开关配合使用。先调谐到某一频率的电台，按下⑩脚上的开关，再在⑥~⑩脚上按下某一开关，则这一电台频率被记忆在这一开关的电路中（指⑥～⑩脚上的开关）。在收听这一频率电台时，只要按下前面所记忆的那个开关，调谐器便能收到这一电台节目。
    振荡引脚电路分析
    如图5-164所示电路，TC9157AP的②、⑤脚外接振荡器的RC电路，这- RC电路的时间常数与振荡频率相关，而振荡频率又与自动调谐时的搜索电台速度有关。另外，这一振荡器频率还与预置存储器工作状态的自动解除时间和手动选台转为自动选台的转换时间有关。


    鉴相器输出引脚电路分析
    如图5-164所示电路，TC9157AP内电路中鉴相器输出的直流电压从⑨、⑤脚输出，加到VT1、VT2中进行直流放大后，从VT2的集电极输出，这一直流电压作为调谐电压VT加到FM和AM本振电路中。如图5-165所示是某型号组合音响调谐器中的调频调谐电路。电路中，VT是TC9157AP输出的、经过直流放大器放大后的调谐电压。
    电路中，L4、C6、VD2等构成高放级调谐回路，L5和VD3等构成本振调谐回路。VT分别经R3、R4加到VD2、VD3的负极。当
VT大小变化时，VD2、VD3的反向偏置电压大小也变化，其容量改变，谐振回路谐振频率改变，达到调谐的目的。从L4回路输出的高频信号经C4耦合，从④脚送入TA7358P的混频器中。本振信号终C7耦合，从TA7358的⑧加到内电路本振电路中。混频后信号从⑥脚输出，由Tl初级选出中频信号，加到后级中频放大器中。
    电路中，本振信号除加到TA7358P的⑧脚外，还经C14耦合到VT3栅极，放大后从漏极输出，送到预分频器中，如图5-163所示。FM本振信号送到TD6104P的⑤脚，分频器的本振号从③脚输出后经C3耦合，从⑨脚送入TC9157AP内频率合成器电路中。
