一个完整的DTS系统通常由三块集DPF2B-980成电路构成：一块是大规模集成电路，它含有锁相环频率合成器的主干电路和微处理器，其集成电路型号有TC9137P、TC9137AP和UPD1700系列(yPD1701C、yPD1703C、UPD1704C、UPD1706G、yPD1707G、pPD1708G、plPD1710G、yPD1711CU、yPP1712CU、yPD1713AG、UPD1714G和yPD1715G)。
    第二块是预分频器集成电路，即图5-163所示中的预置分频器。这一集成电路的型号有UPB553AC、TD6104P等。
    第三块是频率显示驱动集成电路，它用来驱动数字显示器件，显示字母和数字，指示接 收频段和频率。
    DTS集成电路TC9157AP应用电路

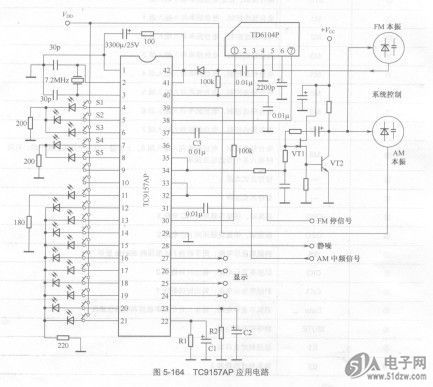

    某型号组合音响调谐器共用六块集成电路构成锁相环数字调谐系统，它的调谐器结构方框图如图5-160所示。其中，Al采用TA7358P，A2采用TA7758P，A3采用TA7343P，A4采用Ⅱ)6104P，A5采用TC9157AP，A6采用TD6301AP。图5-164所示的是该机中TC9157AP集成电路应用电路示意图。
