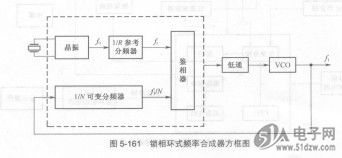

见图5-161所示方框图，1/N可变分频器DDP1010 2503227-1的作用有两个：一是将VCO工作频率石分频后降至Z大小，作为鉴相器的一个比较频率信号；二是可控制VC0工作频率，即改变分频比Ⅳ时，可获得不同频率的／i，从而可控制合成器的输出频率fi。
    这里以调频波段( 87~108MHz)为例，讨论分频比Ⅳ的变化范围。设频率间隔石为25kHz，则要求频率合成器输出的最低频率为87MHZ+10.7MHz(中频)=97.7MHz，最小分频比为97.7MHz/25kHz=3908。要求频率合成器的最高输出频率为108MHz+10.7MHz=118.7MHz，最大分频比为118.7MHz/25kHz=4748。由此可知，在调频波段Ⅳ的变化范围为3908～4748。
    再讨论调幅中波段( 522~1505kHz)的Ⅳ变化范围，调幅中波段设f=500Hz则要求频率合成器输出的最低频率为522kH z+465kHz(中顿)=987kHz，最小分频比为987kHz/500Hz=1974。要求频率合成器在调幅中波段输出的最高频率为1605kHz+465kHz=2070kHz．最大分频比为2070kHz/500Hz=4140。


    在锁相环频率合成器中引入微处理器的程序控制，将1／Ⅳ可变分频器变成可编程序分频器，由微处理器的程序控制实现Ⅳ的变化，从而获得所需要的工作频率五。
    可编程序分频器由多级可变计数器和若干门电路构成，加上预置环节，通过预置环节等控制分频比N。
