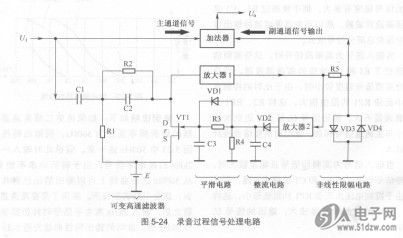

杜比B型降噪系统在录音过程中对信ECJ1VC1H1R1C号的处理可用图5-24所示电路来说明。
    这一电路的工作原理是：输入的录音信号Ui分成两路，一路加到加法器的一个输入端，另一路加到可变高通滤波器的输入端。整个处理电路的输出信号取自加法器的输出端，为主通道中直达信号和副通道输出信号之和。
    从可变高通滤波器输出的信号是高频段信号，这一信号经过放大器l放大，一路信号要加到放大器2中，另一路加到非线性限幅电路中，经限幅后作为副通道输出信号加到加法器的一个输入端。
    经放大器2放大后的信号加到整流电路中，经VT2整流后将高频段录音信号转换成单向脉动性直流电，再加到平滑电路中。
    平滑电路是一个非线性积分滤波器。R3和C3构咸一级积分电路，时间常数较大(约lOOms)，这样具有良好的滤波特性，不会引起场效应管VT1基极电压的突变，从而能抑制信号调制。


    二极管VD1和C3构成非线性积分电路。在录音输入信号大小变化较缓慢时（指高频段信号大小变化缓慢），C3上的电压也能随信号大小变化，这样VD1处于截止状态，只有R3起作用。当输入信号中高频段信号急剧变大时，由于C3两端电压不能急剧增大，这样VD1正极电压远大于负极电压，VD1导通。VD1导通后内阻很小，使积分电路时间常数很小，C3上的电压迅速增大，导致VT1内阻很小，使可变高通滤波器输出很小或为零，从而抑制了信号过冲现象。
    经过平滑电路后的直流控制电压加到场效应管VT1的栅极，这一电压与VT1源极回路中的参考电压E比较后，控制VTl S、D极之间的内阻，。当高频段信号电平愈大时，栅压愈大，内阻，愈小，可变高通滤波的输出愈小，反之则愈大。可变高通滤波器的输出信号大小，决定了副通道输出信号大小。
    R5、VD3和VD4构成双向限幅电路。尽管电路中设有非线性积分的电路，但对于大幅度的突变信号，VT1栅极的控制电压跟不上其变化，而导致可变高通滤波器输出过冲信号，此时利用R5、VD3和VD4限幅电路来加以限制。当加到VD3和VD4上的过冲信号幅度大于二极管的开启值时，正半周VD3导通，负半周VD4导通，加以限幅，使送入加法器的副通道输出信号不会产生较大幅度的过冲。在小信号时，VD3和VD4均处于截止状态，而无限幅作用。
