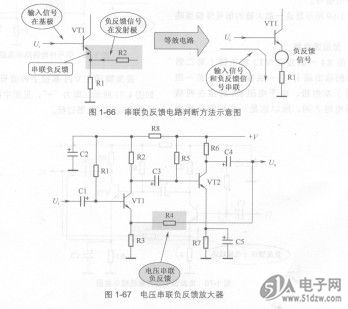

电流负反馈电路判断ECJ0EB0J106K方法是：如图1-65所示，如果将放大器的输出端开路后，放大器中的负反馈信号不存在，那么是电流负反馈电路，否则就不是电流负反馈电路。从电路中可以看出，VT1管集电极回路开路后，已经没有电流流过发射极电阻Rl，也就是没有负反馈信号了，所以Rl构成的是电流负反馈而不是电压负反馈电路。当负反馈信号与输入信号在不同端点（分别是三极管基极和发射极）加入放大器时，这是串联负反馈电路，如图1-66所示。
    图1-67所示是电压串联负反馈放大器，这也是一个多级放大器，负反馈电路由电阻R4构成，是一个典型的双管阻容耦合负反馈放大器。电路中，VT1是第一级放大器的放大管，VT2是第二级放大器的放大管。


    放大器电路
    三极管VT1和VT2两级构成共发射极放大器，两级放大器之间通过电容C3耦合。
    (1)第一级放大器。电阻Rl构成VT1固定式基极偏置电路，R2是VT1集电极负载电阻，R3是VT1发射极负反馈电阻。Cl是放大器输入端耦合电容，C3是第一级放大器输出端耦合电容。
    (2)第二级放大器。电阻R5构成VT2固定式基极偏置电路，R6是VT2集电极负载电阻，R7是VT2发射极负反馈电阻，C5是发射极旁路电容，C4是第二级放大器的输出端耦合电容。
