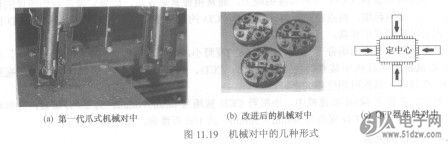

贴片机的对中是指贴片N3476TD360机在吸取元器件后，不能完成保证吸嘴吸在元器件中心，因此首先遇到的问题是对中问题，即要将元器件的中心与贴片头主轴的中心线保持一致。早期贴片机的元器件对中是用机械方法来实现的（称为“机械对中”），当贴片头吸取元器件后，在主轴提升时拨动4个爪把元器件抓一下，使元器件轻微地移动到主轴的中心上来，对于QFP器件则在专门的对中台进行对中，如图11.19所示。
    这种对中方法由于依靠机械动作，因此速度受到了限制，同时元器件因受到机械力的作用而容易损坏，目前这种对中的方式已不再使用，取而代之的是光学对中。
    1．光学定位系统原理
    贴装头吸取元器件后，CCD摄像机对元器件成像，并转化成数字图像信号，经计算机分析出元器件几何尺寸和几何中心，并与控制程序中数据进行比较，计算出吸嘴中心与元器件中心，△9误差，并及时反馈控制系统进行修正，保证元器件引脚与PCB焊盘重合，如图11.20所示。


    2．光学系统的组成

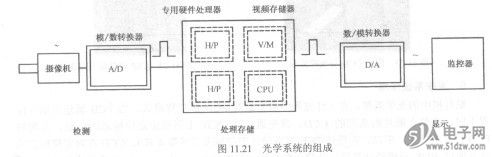

    光学系统由光源、CCD、显示器、数／模转换与图像处理系统组成，即CCD在给定的视野范围内将实物图像光强度分布转换成模拟电信号，摸拟电信号再通过A/D转换器转换为数字量，并图11.20光学自动检查原理图经图像系统处理后再转换为模拟图像，最后由显禾器显示出来，如图11.21所示。
