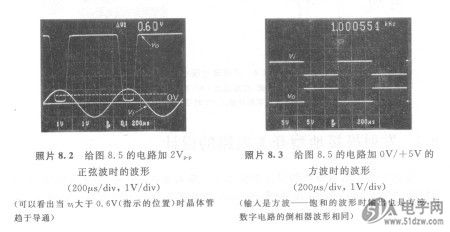

图8.5是上述电路代入了具体数TLP521-4GB值的实际开关电路，照片8.2是给这个电路输入lkHz、2Vv。的正弦波时的输入输出波形。输入信号是正弦波。但是由于电路的放大倍数足够大，所以输出波形变成了方波。当输入信号电平在+0. 6V以下时晶体管处于截止状态，输出电平是+5V(电源电压)。当超过+0. 6V时，晶体管处于导通状态，输出基本上是GND屯平。

    通常开关电路的输入信号只是控制开关的接通／断开，所以采用与接通／断开电平相对于的二值信号，即方波。经常用TTL或CMOS等数字电路的输出直接控制开关电路。
    照片8.3是给图8.5的电路输入lkHz、OV／+5V方波时的输入输出波形。由于用OVl+5V的方波使晶体管于接通／断开状态，所以输出波形也是+5V/OV的方波。这个电路可以认为是发射极接地放大电路的变形，所以与放大电路一样，输入输出信号的相位是反转的。

    从照片8.3看到的输入输出波形简直就是数字电路中倒相器（NOT电路）的输入输出波形。所以这个电路可以作为倒相器使用。但是，为了能够像数字lC那样高速动作还需要作一些改进。这将在后面介绍。
    如果电源设置为+15V，由于输入信号是OV／+5V的CMOS(TTL)咆平，所以可以作为向ov／+isv的CMOS电平变换的逻辑电平变换电路。当然反过来也可以由OV／+15V变换为OV／+5V。
