终端式功率表
发布时间:2012/7/27 19:54:05 访问次数:683

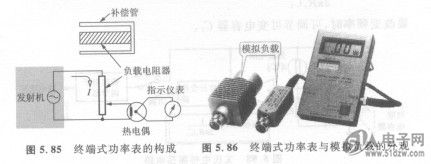

发射机进行输出调整时，一般用UF4001模拟负载代替实际天线，模拟负载中设置有指示电路，用于发射机的功率测量。利用指示电路进行发射机功率测量的仪表称为终端式功率表。图5.85中，负载变阻器功率的一部分加到热电偶上并通过仪表指示其大小。由于电阻相对频率来说为一个定值，而功率P=12R，因此仪表标尺按电流的平方分度。终端式功率表的频率在DC～10GHz，功率可达数十kW。图5.86为终端式功率表与模拟负载的外观。
