把同一频率有相位差的两个信号1N5403分别加到示波器的纵轴（垂直轴）和横轴（水平轴），荧光屏上将描绘出两个波形的合成波形，这就是李萨育图。根据李萨育图求取相位差的方法叫作李萨育法。

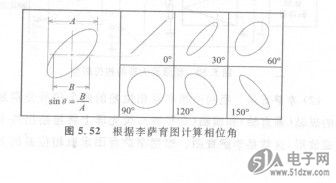

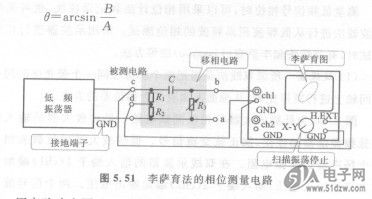

    图5.51中，振荡器的输出作为被测电路的输入并与示波器的水平轴端子相连，被测电路的输出与示波器的垂直轴端子相连。示波器的扫描速度旋钮切换到外部水平轴信号(H. EXT或X-Y)状态。作垂直轴与水平轴的位置调节及灵敏度调节，则荧光屏上将显现如图5.52所示的直线形、椭圆形和圆形的李萨育图。输入与输出信号的相位差可由下式求出：



    用实验确定图5.52所示的李萨育图时，可以根据图5.53(a)所示的移相电路来进行。以VR，作为基准电压连接到水平轴端子，把相位可变的电压Vna连接到垂直轴端子，则该电路就是一个相位可变的电路。调节可变电阻R。时，VR，与Vb。之间的相位(图5.53(b)中的口角）将在0^。～180^。范围内变化。
