电视接收机的显像管里BZX55C120(1/2W-120V)所映现的图像是怎样产生的呢？
    我们在阅读横排的书籍时，总是从第一行的左端开始向右读，读到右端后则将视线移到下一行的最左端。这样依次反复，直到读到最后一行的右端，就能理解这一页的内容。显像管映现图像的原理恰好与读书一样，用图像信号来控制电子枪射击出的电子束，根据电子束的多少，显像管的荧光屏会出现明暗的变化，再现图像。

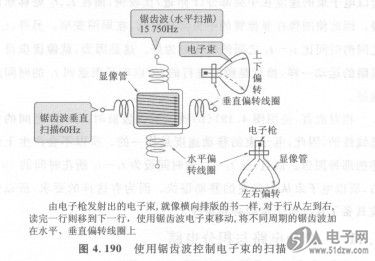

    图4.190中，电子枪射出的电子束由2组偏转线圈所控制。也就是说，用水平偏转线圈使电子束从左向右移动，用垂直偏转线圈使电子束从上向上移动，如同读书时读完一行后换行一样，使电子束从显像管的左上端开始移动到右下端。
