因为触发器可以根据BZX55C100(1/2W-100V)输入脉冲，将输出保持在2个不同的稳定状态上，所以经常被用作计数电路。
    (1)2进制计数电路

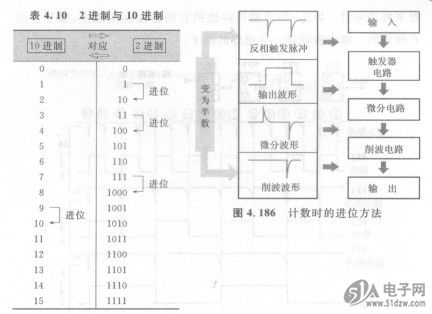

    表4.10所示的2进制数，是使用基本单位O和1来表达的数字。这种数字的2进制表达，正好与1个触发器的状态相符。因此，可以用1个触发器表示1位2进制数。因为输入2个脉冲才有1个脉冲输出，脉冲数变成了一半。图4. 186表示了上述情形，亦即表4.10中的2进制数进位。


    因此，将触发器串联起来，第2级输入4个脉冲之盾发生进位（最后一级的触发器产生输出），第3级输入8个脉冲发生进位，第4级输入16个脉冲才发生进位。为了知道实际进位情况，可以在各级安装一个显示灯，用它的亮灭来进行计数。
   （2）图4.187是4级串联的触发器电路。电路在最后一级的FF4，要输入16个脉冲才会有1个脉冲输出。因此，这样就构成了16进制的计数电路。我们还可以以此2进制元件组成的16进制计数电路为基础构成10进制计数电路。
    为使其成为10进制计数，只要在计数0～15的过程中，跳过6个不予计数就可以了。
