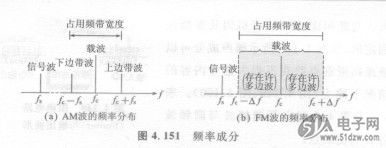

设载波的频率为FC，信号渡的BZX55C33(1/2W-33V)频率为FS，比较一下AM波、FM波的频率成分，其结果如图4.151所示。
    AM波以载波为中心产生上边带与下边带，AM波(535k～1605kHz的无线电广播)每隔9kHz分配频率，信号波被限制在50～
7500Hz的频带宽度内。


    FM波调制后如图4.151(b)所示，以载波为中心产生无数的边带，占用频带延伸至无限远。但距离载波越远的边带其能量越小，因此其占用频带仍为有限”。
    日本的FM波（76M～90MHz的无线电广播）的频率最大变化（称作最大频率的偏移）Af为75kHz左右，信号波具有50～15 000Hz的幅度。因此，占用频率宽度为2×（△f+ fs），等于180kHz。
