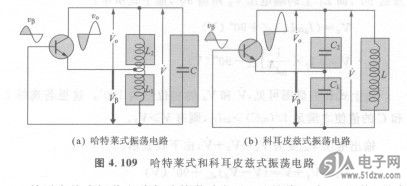

图4.109(a)称为哈特莱BZX55C3V9(1/2W-3.9V)式振荡电路，图4.109 (b)称为科耳皮兹式振荡电路，用线圈和电容器施加正反馈产生振荡。两个电路都将输出电压V。在L和C上分割为V和po，这时若使V。和Vp变得相位相反（相位差180^。），则加上正反馈产生振荡。



    科耳皮兹式振荡电路与哈特莱式相比，只是将L与C调换，是完全对偶的电路。另外，工作原理上也因为是由L和C进行分压而相同。
    哈特莱式振荡
    将图4.109(a)重画为易于理解的形式如图4.110所示。在该电路中一接通电源，LC电路就产生衰减振荡，形成初始输入信号。它被Tr放大成为输出信号VO。
    共发射极放大电路的输入电压相位和输出电压的相位为反相(180^。)。于是口。被Li和C分压，得到与u。反相的反馈电压vp，若将其再输入基极，则电路就加上正反馈而产生振荡。
