内部反馈是主要原因
发布时间:2012/7/21 12:25:31 访问次数:831
一旦变为高频,则由于晶体三极SS24(SB240)管的集电结电容Cob的容抗变小,输出信号的一部分通过C。。返回基极,再次被放大,这称为内部反馈。

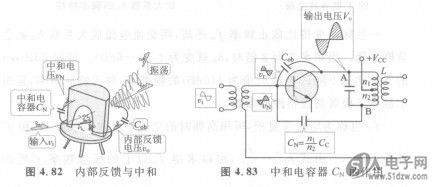

因为内部反馈回来的电压与输入信号叠加后再次被放大,所以输出电压vo与原来相比增大了。并且它们的一部分又被内部反馈回到输入端,与输入信号一起被放大。若这一过程反复进行,就形成即使没有输入信号也有输出信号的状态,这一状态称为振荡,如图4.82所示。
像这样输出信号的一部分使输入信号增大的返回方式称为正反馈。而放大电路一旦由于正反馈引起振荡,就无法进行正常的放大。于是,为了抵消由COB引起的内部反馈,采取接人中和电容器CN的方法,如图4.83所示。
对于通过COB施加在基极的内部反馈电压VR,将称为中和电容器的CN接入输出端B点与基极之间,使得与珥反相的中和电压VN返回到输入。Vr与VN互相抵消变为训,+VN=0.只有输入信号被放大出现在输出端,这一方法称为中和法。因为是反馈使得输出的反相返回消失,故也称为电路的单向化。
一旦变为高频,则由于晶体三极SS24(SB240)管的集电结电容Cob的容抗变小,输出信号的一部分通过C。。返回基极,再次被放大,这称为内部反馈。
因为内部反馈回来的电压与输入信号叠加后再次被放大,所以输出电压vo与原来相比增大了。并且它们的一部分又被内部反馈回到输入端,与输入信号一起被放大。若这一过程反复进行,就形成即使没有输入信号也有输出信号的状态,这一状态称为振荡,如图4.82所示。
像这样输出信号的一部分使输入信号增大的返回方式称为正反馈。而放大电路一旦由于正反馈引起振荡,就无法进行正常的放大。于是,为了抵消由COB引起的内部反馈,采取接人中和电容器CN的方法,如图4.83所示。
对于通过COB施加在基极的内部反馈电压VR,将称为中和电容器的CN接入输出端B点与基极之间,使得与珥反相的中和电压VN返回到输入。Vr与VN互相抵消变为训,+VN=0.只有输入信号被放大出现在输出端,这一方法称为中和法。因为是反馈使得输出的反相返回消失,故也称为电路的单向化。
