场效应晶体管RS2J(FR155)简称FET,是一种具有PN结构的半导体器件,但它与普通半导体三极管的不同之处在于它是电压控制器件。场效应晶体管的输入阻抗高、噪声小、热稳定性好、便于集成,但是容易击穿。
场效应晶体管的结构和图形符号

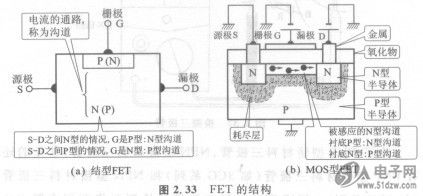

场效应晶体管(FET:field-effect transistor)是由电场控制载流子移动的器件。FET大致可以分为结型FET和MOS型FET(图2.33),它们各有三个电极:源极(S:source)、漏极(D: drain)和栅极(G:gate)。
如图2. 33(a)所示,结型FET是在有源极和漏极两个电极的N型半导体中,形成有栅极的P型半导体而构成的。其中,在源极和栅极之间流过电流,把此通路称为沟道。因此,把源极和栅极之间的电流在N型半导体中流动的情况称为N型沟道。
此外,还有源极和漏极之间为P型,栅极为N型的结型FET。这时,由于电流的通路为P型半导体,所以称为P型沟道。
