电压增益的测量
发布时间:2012/7/15 13:42:28 访问次数:1496
电路的增益是电子技US1M(UF4007)术中经常需要测量的内容。采用双踪示波器，若CH1通道测量被测电路的输入信号Ui，CH2通道测量被测电路的输出信号Uo，这时只需分别读取CH1通道所测得的峰值UI和CH2通道所测得的峰值氓，然后，根据电压增益AU=UolUi，即可换算得到电路增益值。

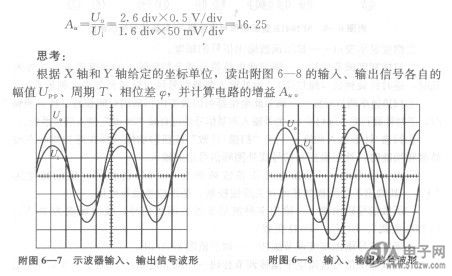

例如，在示波器屏幕上得到如附图6-7所示的波形，输入接CH1通道，y轴坐标单位为50mV／格，输出接CH2通道，y轴坐标单位为0.5V／格，可以计算出电路的增益为
电路的增益是电子技US1M(UF4007)术中经常需要测量的内容。采用双踪示波器，若CH1通道测量被测电路的输入信号Ui，CH2通道测量被测电路的输出信号Uo，这时只需分别读取CH1通道所测得的峰值UI和CH2通道所测得的峰值氓，然后，根据电压增益AU=UolUi，即可换算得到电路增益值。
例如，在示波器屏幕上得到如附图6-7所示的波形，输入接CH1通道，y轴坐标单位为50mV／格，输出接CH2通道，y轴坐标单位为0.5V／格，可以计算出电路的增益为
