放大电路的设计
发布时间:2012/6/23 17:09:58 访问次数:1402

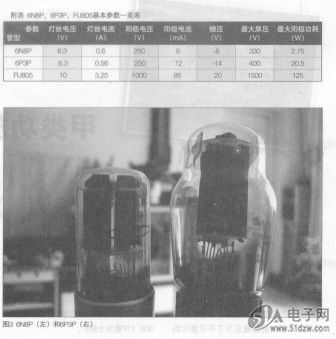

推动级选用6P3PJ,外形是葫PGB1010603NR芦状的旁热式束射四极管,该管价廉质优,性能优良,是不错的选择。适用于做推动级的胆管还有6L6、6V6,经过试听对比,最终确定6P3P承担推动的重任。三极管的音质纯真自然,6P3P采用三极管接法,与四极管接法相比其推动功率有所下降,笔者将其屏极电压提升至极限值400V左右时,其推动表现强劲有力,音质变得清澈优美,胆味浓郁,效果直逼2A3等直热式三极管,把这只桀骜不驯的黑马805伺候得好声连连。信号由阴极输出,直接耦合到805的栅极,同时为805提供+20V栅压。这种作法的优点是降低推动级的输出电阻,提高推动能力,同时给805栅极提供栅流回路。阴极电感要保证足够的电感量,电感量水会影响低频效应,笔者应用的电感量为19H,调整阴极电阻+R,可改变805工作电流。6P3P和6N8P的外形如图3所示。
805是一只直热式碳化钍钨阴极,具有右特性的大功率三极管。如果说845、211是温顺、好伺候的公主,那805就是性格粗犷、难于调教的王子,不容易出好声。其屏极耐压高达1500V,屏极最大功耗为100W,在栅极提供正偏压。根据电子管手册上给定的805特性曲线及参数,当屏极电压1000V,屏极电流90mA时,屏极功耗为90W,805静态工作点处于特性曲线的线性区域内,工作指标优良,且安全可靠。6N8P、6P3P和805的基本参数见附表。
在屏极功率不超出805屏极最大耗散功率,工作点不越出输出曲线的线性区域的条件下,对805工作状态稍作调整,音
色会有不同表现,高电压、小电流状态下,音色清澈、通透、明亮。低电压、大电流状态下,音色醇厚耐听,谐音丰富,胆味浓郁。笔者喜欢清澈通透的音色,兼顾805的低音表现,将工作点选择在1COOV/95mA。
该电路设有少量的大环路负反馈,因此不会产生较大的瞬态失真,降低了非线性失真、拓宽频响、提高信噪比,使音质更趋向细腻、柔和。
推动级选用6P3PJ,外形是葫PGB1010603NR芦状的旁热式束射四极管,该管价廉质优,性能优良,是不错的选择。适用于做推动级的胆管还有6L6、6V6,经过试听对比,最终确定6P3P承担推动的重任。三极管的音质纯真自然,6P3P采用三极管接法,与四极管接法相比其推动功率有所下降,笔者将其屏极电压提升至极限值400V左右时,其推动表现强劲有力,音质变得清澈优美,胆味浓郁,效果直逼2A3等直热式三极管,把这只桀骜不驯的黑马805伺候得好声连连。信号由阴极输出,直接耦合到805的栅极,同时为805提供+20V栅压。这种作法的优点是降低推动级的输出电阻,提高推动能力,同时给805栅极提供栅流回路。阴极电感要保证足够的电感量,电感量水会影响低频效应,笔者应用的电感量为19H,调整阴极电阻+R,可改变805工作电流。6P3P和6N8P的外形如图3所示。
805是一只直热式碳化钍钨阴极,具有右特性的大功率三极管。如果说845、211是温顺、好伺候的公主,那805就是性格粗犷、难于调教的王子,不容易出好声。其屏极耐压高达1500V,屏极最大功耗为100W,在栅极提供正偏压。根据电子管手册上给定的805特性曲线及参数,当屏极电压1000V,屏极电流90mA时,屏极功耗为90W,805静态工作点处于特性曲线的线性区域内,工作指标优良,且安全可靠。6N8P、6P3P和805的基本参数见附表。
在屏极功率不超出805屏极最大耗散功率,工作点不越出输出曲线的线性区域的条件下,对805工作状态稍作调整,音
色会有不同表现,高电压、小电流状态下,音色清澈、通透、明亮。低电压、大电流状态下,音色醇厚耐听,谐音丰富,胆味浓郁。笔者喜欢清澈通透的音色,兼顾805的低音表现,将工作点选择在1COOV/95mA。
该电路设有少量的大环路负反馈,因此不会产生较大的瞬态失真,降低了非线性失真、拓宽频响、提高信噪比,使音质更趋向细腻、柔和。
