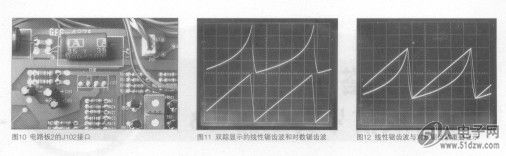

如图10所示，用三根导线从GFG-813机内电路板2的J102接口引S3C2800X01-EE80出土15V电源，分别焊至组装电路板相应的端口，并确认无误；“MOD”端口用屏蔽线连到组装的电路板的J1（输入）端口；双踪示波器的Yl也接到J1端口，检测波形。
    接通GFG-813和示波器电源，首先调试恒温电路。调节RP6．使VD2刚刚被点亮，此时，VT3、VT4导通加热，过一会儿VD2熄灭，加热结束(VT3、VT4截止），lC3 (CA3046)有温热感，处于恒温状态，此温度设置为40℃左右最佳（由RP6调定）。当IG3温度稍有下%VT3、VT4再度导通加热(VD2点亮)，IC3温度上升至设置值（如40℃），加热结束(VD2熄灭)，如是，可使IC3保持恒温状态。
    接着调整变换的对数锯齿波波形。在IC3进入恒温状态时(VD2熄灭)，按进GFG-813调制信号部分的“SWP”和RANGE (Hz)的“100Hz”按键，调节示波器的有关旋钮和GFG-813调制信号部分的频率调节钮(FPEOUENCY)，在示波器屏幕上显示如图1 1下边所示的负极性线性锯齿波，把双踪示波器的Y2接到J2（输出）端口检测波形，反复调节RP1～RP5，使Y2显示如图1 1上边所示的波形。调节Y1和Y2的位移，显示重叠的波形如图1 2所示。调试时，Y1、Y2的衰减设置和增益调节应一致。J3端口输出的是经由S1选择的线性或对数的锯齿波，用于GFG-8 13的主信号调制，产生扫频信号。
    当然，最理想和简便的方法莫过于采用41 27寺用集成电路。其内部采用温度补偿和设有精密的电流基准电路，可使温度和电源的影响降至最小，同时还多设置了一个运算放大器供扩展使用。
