图13-3中，曲线1为水泵在AM29F040B-90JC额定转速，NE下的Q-H曲线，曲线2为供水管网的特性曲线。该水泵的扬程在图中B点达到最高位%，对应最高扬程H的水泵流量为Qm，对于这样的水泵和管网，有两个工作点，A和C。假设系统工作在A点，由于干扰作用，使工作点A向左移动，水泵在A点左面的扬程小于管网需要的扬程，流量降低，工作点继续向左移动，直到水泵的流量降为零；如果干扰作用，使工作点A向右移动，水泵在A点右面的扬程将比管网需要的压力高，水泵的流量增加，工作点继续向右移动，直到到达C点，系统才会稳定下来，所以工作点A是不稳定的，受到干扰后，它不能恢复到原来的工作位置。
    下面看一下C点的工作情况，假设出现干扰后，工作点C向左移动，水泵在C点左面的扬程高于管网需要的扬程，所以，流量增加，工作点又向右移动，回到C点；如果干扰作用，使工作点c向右移动，水泵7f,c点右面的扬程将比管网需要的压力低，水泵的流量减少，工作点又向左移动，又回到C点，系统自动稳定下来，所以，工作点C是稳定的。
    事实上，对应图13-3所示的泵站，Qm左侧的工作区域为不稳定区域，Qm右侧的工作区域为稳定区域，当系统处子不稳定区域工作时，系统有非常大的可能出现运行不稳定状况。
    对于Q-H特性曲线是马鞍形状的水泵，其稳定性的分析同上述过程一样。

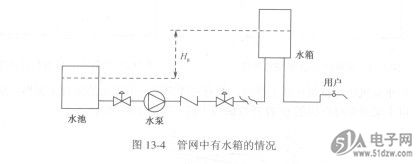

    下面，用一类水泵出口带有容器（储水、储油等）的例子，来分析水泵运行的不稳定问题，假设水泵运行系统如图13-4所示，图中水泵的Q-H特性曲线是驼峰形状。
