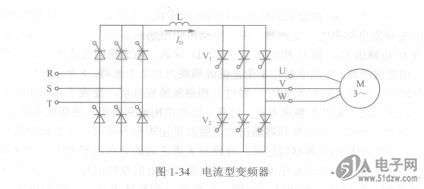

电流型变频器结构如图1-34所示，三相交流电源ATF16V8B-15PC接入一个全控三相桥，交流电变为直流电，直流电流流过大容量电抗器L，电抗器L存储磁场能量并对电流滤波，保持流过电抗器L的直流电流而不变，相当于一个电流源（故称电流型），然后该直流电再经过全控桥逆变为变频的三相交流电流，用以驱动三相交流电动机。
    这种变频器从电源输入到电动机输出的整流和逆变两个环节是对称的，所以，可以通过改变可控器件的触发角度反向运行，可以把处于发电状态的电动机发出的电能作为电源，原来的逆变桥控制为整流桥，原来的整流桥变为逆变桥，把电动机发出的电能反馈回电网，避免电能浪费。

    这种变频器的GTO工作频率不能太高，变频电源输出到电动机后，电动机的噪声较大，在小功率三相交流电动机上应用很少。由于可关断GTO高耐压和大电流的特点，这种变频器多用于驱动高压大功率三相交流电动机的场合。
