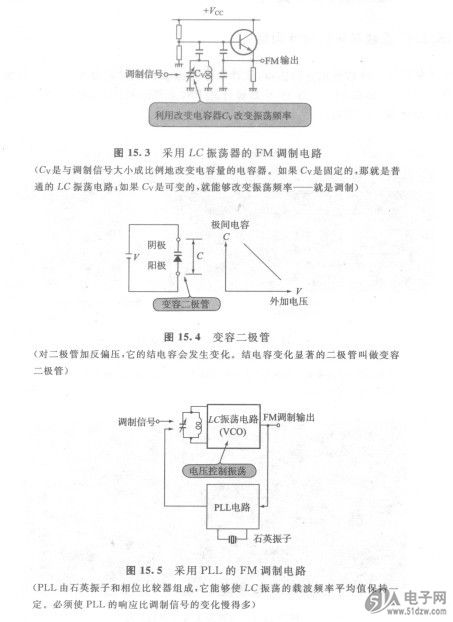

图15.3是使用LC振荡器XCV600E-7FG676C的FM调制电路。这个电路曾经在第14章介绍过，是通过改变并联在变形考毕兹型振荡电路线圈上的电容器Cv的电容值使振荡频率发生变化的电路。这个电路中，如果增大Cv的值，振荡频率将降低；如果减小它到值，振荡频率就升高。因此，设定Cv变化中间值的振荡频率为载波频率，那么就能够产生以载波频率为中心偏移的F'M信号。
    能够改变电容值的器件有称为变抗器( Varactor)或者称为变容二极管(Vari-Cap)的电容量可变的二极管。这是一种利用半导体PN结反向偏置时的势垒电容特性的器件，如图15.4所示，它的极间电容的变化反比于所加的电压。这种形式的FM调制电路中，为了使振荡额率不受环境温度和湿度等环境气氛到影响（使频率改变的因素只能是调制信号），通常如图15.5所示，采用PLL(Phase LockedLoop，锁相环)把振荡电路（调制电路）的振荡频率稳定在石英精度。在没有采用PLL的场合，也有改变频率稳定性好的石英振荡电路的频率，进行FM调制的方法。
    但是，这样会使电路变得非常复杂。所以这里设计的电路还只限于利用电容器进行温度补偿。完成电路的制作并经确认后，即使不采用PLL，也可以使电路获得足够的温度稳定性。
