使用RC的正弦波振荡电路ICE3BR0665J也叫做文氏电桥或者移相振荡电路。它是一种基于正反馈的振荡电路。这里简单地介绍移相振荡电路的工作原理。

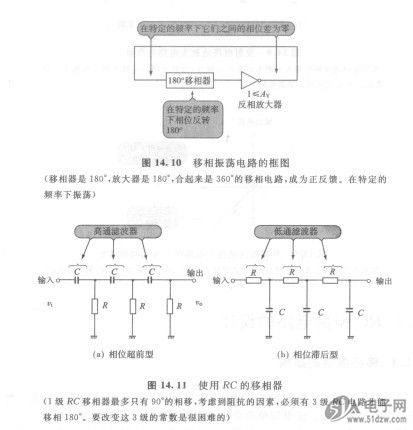

    图14.10是移相振荡电路的框图。放大器采用输入输出相位差为180^。的反转放大器，把一个在特定频率下相位旋转180。的移相器（移动相位的电路）插入反馈回路。放大器是180^。，移相器是180^。，相位一共旋转了360^。（返回到O^。），所以就变成正反馈，在特定的频率下振荡。
    移相器有各种电路形式。图14.11是一种经常应用的电路，它是把3级RC高通滤波器或者低通滤波器级联的电路（用2级RC不能够使相位反转180^。，所以必须3级以上）。
    图14.ll(a)是高通滤波器级联电路，输出电压的相位相对于输入电压超前。图14.ll(b)是低通滤波器级联电路，输出电压的相位滞后。不论采用哪种形式的移相器，都能够在相位旋转1固O。的频率下振荡。但是，这种形式的移相器要调整电
路常数比较困难（必须用3连可变电容器或者3连电位器），所以在可变振荡频率的电路应用中不使用它。
