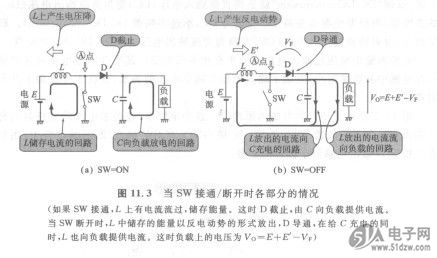

图11.3是开关SW接通／断开A54SX16A-PQ208的过程中各部分电压、电流的变化情况。
    首先，如图11.3(a)所示当SW接通时电流流动的回路为电源- L- SW-GND。如果认为SW接通时的电阻为零，那么这时A点的电位就是GND的电位，所以这时二极管D处于截止状态。
    当SW断开时，流过L的电流突然被截断，在L两端就会产生反电动势E。这时，SW接通时所积蓄的能量就要放出（像电阻一样，SW断开时电流突然停止，功率就会消耗在L上）。这时二极管D导通，所以电流路径如图11. 3(b)所示，是L—D—C—GND-电源这样一个可以对C充电的回路以及L—D一负载一GND-电源这样一个能够给负载提供电流的回路。
    由于在电源E上加载了L的反电动势E'，所以这时A点的电位变成E+E'。如果D的正向电压降为VF，那么这个电源的输出电压VO为：
    Vo=E+E-VF
    当E大于VF时，E<Vo，这样的电源就叫做升压型电源（实际的电路中，VF《E）。
