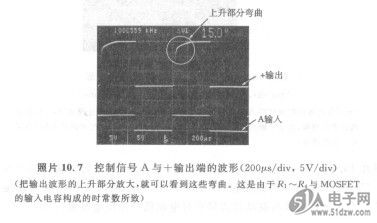

照片10.7是用纯电阻(330)代替W5100电动机负载（因为用电动机负载有反电动势的影响，不好解释输出波形上升沿出现的现象），给A加OV／5V、lkHz方波，B-OV时输出端的波形。输出波形之所以弯曲并不是因为MOSFET的开关速度慢，而是驱动MOSFET的电路的波形弯曲（由于Ri～R4与MOSFET的输入电容构成的时常数所致）。

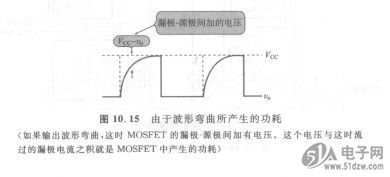

    如图10.15所示，在十输出的场合，输出波形与Vcc之差加在作为开关器件使用的MOSFET的漏极一源极之间（一输出的场合是输出波形与GND之差），这时由于流过的漏极电流在MOSFET中产生热损耗（一漏极一源极间电压×漏极电流）。所以必须注意，如果发现输出波形的弯曲过于严重，意味着这种热损耗将会烧坏MOSFET。
    当开关速度不太快（在电动机控制中为kHz的数量级）时没有什么问题，不过像调整器那样进行高速开关(数十kHz至数MHz)时，由于开关波形的弯曲所产生的热损耗会导致严重的后果。在高速开关电路的场合，必须降低驱动电路的输出阻抗，使得MOSFET的输入电容能够高速地充／放电。
