如果集电极开路
发布时间:2012/5/26 14:51:13 访问次数:1011

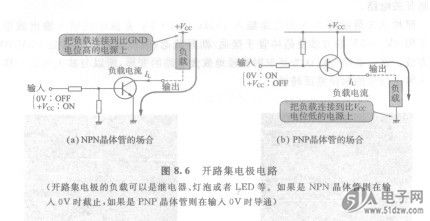

图8.5的电路中集电极连接着TMS320DM6467ZUT7负载电阻RL。如图8.6所示，当不连接负载电阻时这个电路的集电极就原封不动地变成输出端。把这个电路叫做开路集电极，它广泛应用于以继电器或灯泡等为外部负载的开关电路。
如图8.6所示，在使用NPN晶体管的电路中，如果在电位高于GND的电源与集电极（输出端）之间连接负载，这时就像是吸入负载电流。在使用PNP晶体管的电路中，如果在比正电源电位低的电源(在图8.6(b)中是GND)与集电极间连接负载，这时就像负载电流在流出。因此，这个开路集电极能够接通／断开负载电流而与负载连接几伏的电源没有关系，所以是一个对于开关外部负载非常方便的电路。
图8.5的电路中集电极连接着TMS320DM6467ZUT7负载电阻RL。如图8.6所示，当不连接负载电阻时这个电路的集电极就原封不动地变成输出端。把这个电路叫做开路集电极，它广泛应用于以继电器或灯泡等为外部负载的开关电路。
如图8.6所示，在使用NPN晶体管的电路中，如果在电位高于GND的电源与集电极（输出端）之间连接负载，这时就像是吸入负载电流。在使用PNP晶体管的电路中，如果在比正电源电位低的电源(在图8.6(b)中是GND)与集电极间连接负载，这时就像负载电流在流出。因此，这个开路集电极能够接通／断开负载电流而与负载连接几伏的电源没有关系，所以是一个对于开关外部负载非常方便的电路。
