由于栅极接地放大电路的B340A-13-F输出阻抗值比较高，所以必须注意当输出信号引出线很长的时带来的问题。这个阻抗会与布线的分布电容构成低通滤波器，对栅极接地本来的频率特性造成影响。

例如，如果Zo一3k\0,时布线电容有lOpF，仅此将使高频截止频率变为5.3MHz。

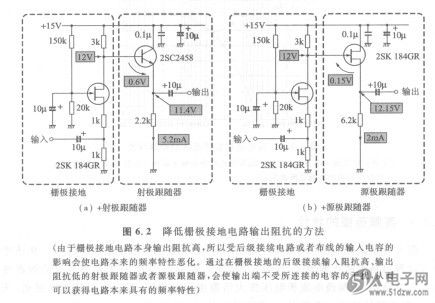

在这种情况下，如图6.2所示，在栅极接地电路的后级接续射极跟随器或者源极跟随器。由于这种电路输入阻抗非常高，而且输入电容也小，所以不会因栅极接地电路的输出阻抗而造成频率特性的恶化。而且由于接入射极跟随器或者源极跟随器还能够降低电路的输出阻抗，所以就不容易受到布线等分布电容的影响。
