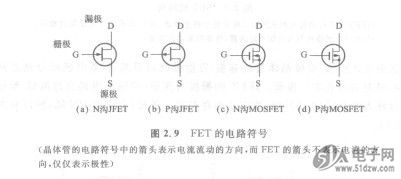

图2.9是各种FET的电MSP430F149IRTDT路符号。晶体管电路符号中的箭头表示电流流动的方向，而FET的箭头不代表电流的方向，仅仅表示极性（从图2.7看出它表示PN结的极性）。
    JFET在结构和电路符号上都没有标记出漏极与源极的区别，这就是说它们没有区别。
    一般来说JFET的漏极与源极间即使相互调换也能够正常工作。图2.9的电路中使用的FET实际上就是JFET。这个电路中，即使将源极与漏极互换对于器件的工作以及性能没有任何影响。
    之所以与晶体管不同，是因为JFET的源极与漏极之间没有PN结，是由同一导电类型的半导体(N沟器件是N型，P沟器件是P型)制作的。


    但是，制造高频应用的JFET器件时源极与漏极的形状有物理性的变化，当两个FET串联连接（称为级联）时，漏极与源极有区别，如果调换就无法工作。
    MOSFET的漏极与源极的结构和符号都有区别。因此，就不能将漏极与源极调换工作。
