电源电压的决定
发布时间:2012/5/17 19:27:29 访问次数:656
差动放大电路的电源电压要比最大NET2272REV1A-LF输出电压加上作为稳流源工作的Tr3的发射极电阻Rs上压降的值还要大。
如令Rs的压降为2V(考虑到Tr3V BE的温度变化,则Rs的压降希望在1V以上),最大输出电压为lVp-p,所以电源电压在5V以上即可。
但是,在该电路中,Tr1与Tr2的基极偏置电压希望在OV(为了能够输入直流,想去掉输入侧的耦合电容),所以采用+Vcc =+5V,-VCC-=-5V所谓正负双电源的结构。

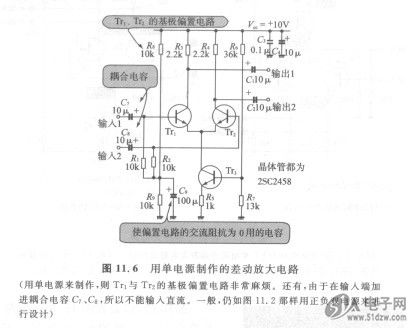

顺便说一下,图11.6是使用单电源时的电路。由于单电源增加了Tr1与Tr2的基极偏置电阻R8和R9、耦合电容C,和C8等,电路变得有些复杂。
显然,在输入上加上耦合电容,所以不能放大直流信号(图11.2电路在输出上也有耦合电容,所以不能取出直流输出。但在矾,与Vc2之间,产生放大了的直流信号)。
差动放大电路的电源电压要比最大NET2272REV1A-LF输出电压加上作为稳流源工作的Tr3的发射极电阻Rs上压降的值还要大。
如令Rs的压降为2V(考虑到Tr3V BE的温度变化,则Rs的压降希望在1V以上),最大输出电压为lVp-p,所以电源电压在5V以上即可。
但是,在该电路中,Tr1与Tr2的基极偏置电压希望在OV(为了能够输入直流,想去掉输入侧的耦合电容),所以采用+Vcc =+5V,-VCC-=-5V所谓正负双电源的结构。
顺便说一下,图11.6是使用单电源时的电路。由于单电源增加了Tr1与Tr2的基极偏置电阻R8和R9、耦合电容C,和C8等,电路变得有些复杂。
显然,在输入上加上耦合电容,所以不能放大直流信号(图11.2电路在输出上也有耦合电容,所以不能取出直流输出。但在矾,与Vc2之间,产生放大了的直流信号)。
