在决定Tr，发射极电流的电阻RE+R3上所加MAX14841EASA的电压已经确定为2V，所以为了使发射极电流为2mA，则


    Rc的值由式(8.4)将RE+R3的值乘上增益而得出。这样一来，在该电路，由于增益为10倍，所以Rc一10kQ。然而，Tr。的集电极电流为2mA，所以R。的压降为20V（一2mA×10kQ），超过电源电压。因此电路不工作。
    在该电路中采取这样的方式，是为先决定R。的值之后，将n．的发射极侧电阻分成RE与R3，再用电容器将R3旁路，由此而获得必要的增益(与图2.22(b)相同）。


    由于RE+R3的压降为2V，Tr1的集电极一发射极间电压VCE1为3V，所以Tr2的发射极直流电位VE2为5V（一2V+3V）。
    因此，取Rc的值为Rc一2kQ，使由R。压降决定的Tr：的集电极直流电位V。。处于电源电压与的中间。
    这样，Rc的压降是4V（=2mA×2kQ），VC2为11V。就是说，在理论上应该可得到±4V——即最大输出电压。

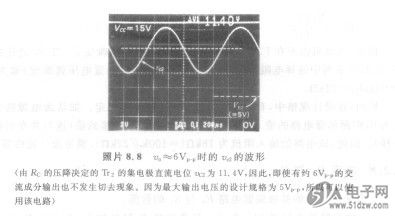

    照片8.8是输出约输出信号时的Tr：集电极电位的波形。在实际电路中，集电极电流值比2mA要小，所以的集电极直流电位为11.4V，然而，充分满足最大输出电压的设计规格（如果稍稍增大输出，则受电源电压的影响．波形被切去）。
