集电极开路门（OC门）
    1)电路组成及符号PL3507

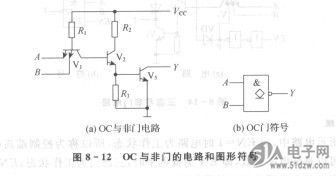

    电路组成及符号如图8 -12所示。集电极开路与非门是将推拉式输出级改为集电极开路的三极管结构，做成集电极开路输出的门屯路，简称为OC门。在实际应用中，有时希望门电路输出的高电平大于3.6 V，也有时希望门电路的输出端并联使用，实现逻辑与的功能，称为线与。这时，就要采用集电极开路与非门，如图8 - 12(a)所示。

    2)工作原理
    将OC门输出连在一起时，再通过一个电阻接外电源，可以实现“线与”逻辑关系。只要电阻的阻值和外电源电压的数值选择得当，就能做到既保证输出的高、低电平符合要求，而且输出三极管的负载电流又不至于过大。两个OC门并联时的连接方式如图8-13所示。
    3)应  用器、脉冲变压器、指示灯等，也可以用来改变TTL电路输出的逻辑电平，以便与逻辑电平不同其他逻辑电路相连接。

    OC门除了可以实现多门的线与逻辑关系外，还可用于直接驱动较大电流的负载，如继电器、脉冲变压器、指示灯等，也可以用来改变TTL电路输出的逻辑电平，以便与逻辑电平不同其他逻辑电路相连接。
