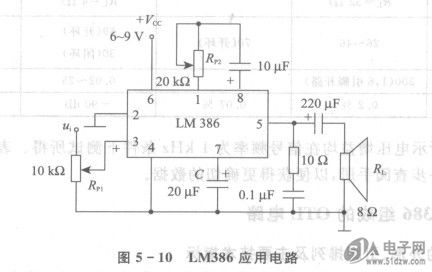

用LM 386组成的OTL功放电路如图5-10所示，信号从3脚同相输入端输入，从5脚经耦合电容(220 uF)输出。LM98640W-MLS

    图5 -10中，7脚所接20 uF的电容为去耦滤波电容。1脚与8脚所接电容、电阻用于调节电路的闭环电压增益，电容取值为10 FLF，电阻RP2在0～20 kQ范围内取值；改变电阻值，可使集成功放的电压放大倍数在20～200之间变化，RP2值越小，电压增益越大。当需要高增益时，可取RP2=O，只将一只10 pF电容接在1脚与8脚之间即可。输出端5脚所接10 Q电阻和0.1 fiF电容组成阻抗校正冈络，抵消负载中的感抗分量，防止电路自激，有时也可省去不用。该电路如用作收音机的功放电路，只需将输入端接收音机检波电路的输出端即可。
