调谐放大器的工作原理
  1．LC并联谐振回路的选频特性
    图4 -1为LC并联谐振电路，R为电感线圈中的电阻。当电路谐振时。



  2．调谐放大器

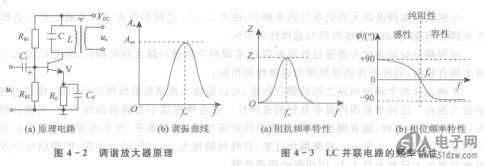

  如图4 - 2(a)所示，用LC并联电路取代放大器中原负载电阻，则放大器即具有选频放大能力。它对于频率等子谐振频率的信号，输出电压最大，即具有最大的电压放大倍数，一旦信号频率偏离较大，则电压放大倍数明显下降，如图4 - 2(b)所示。
    这种表示调谐放大器的放大倍数与信号频率关系的曲线，称为调谐放大器的谐振曲线，它和LC并联电路的频率特性曲线密切相关。图4- 3(a)所示为LC并联电路的阻抗频率特性曲线，图4 - 3(b)所示为LC并联电路的相位频率特性曲线。
