场效应管电路图
发布时间:2012/1/23 20:24:21 访问次数:4176
场效应管电路图形符号理解和记忆方法

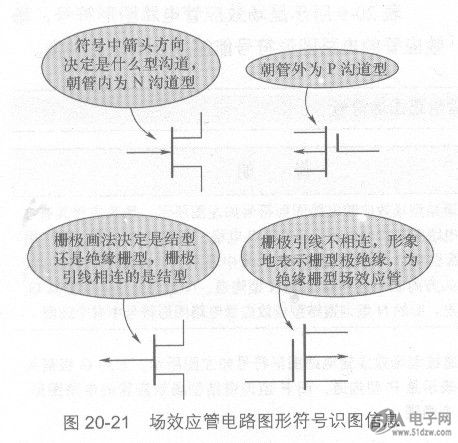

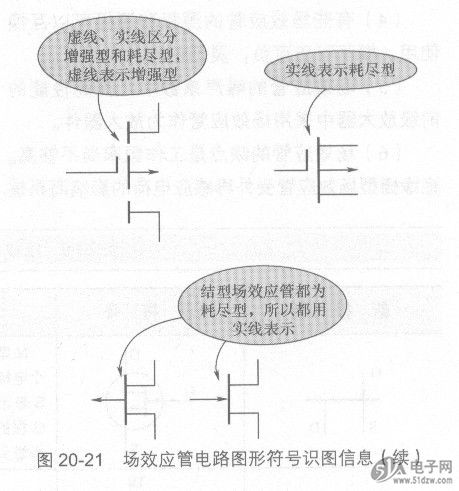

从场效应管的电路图形符号中可以看出多项识图信息，图20-21所示是场效
应管电路图形符号识图信息。

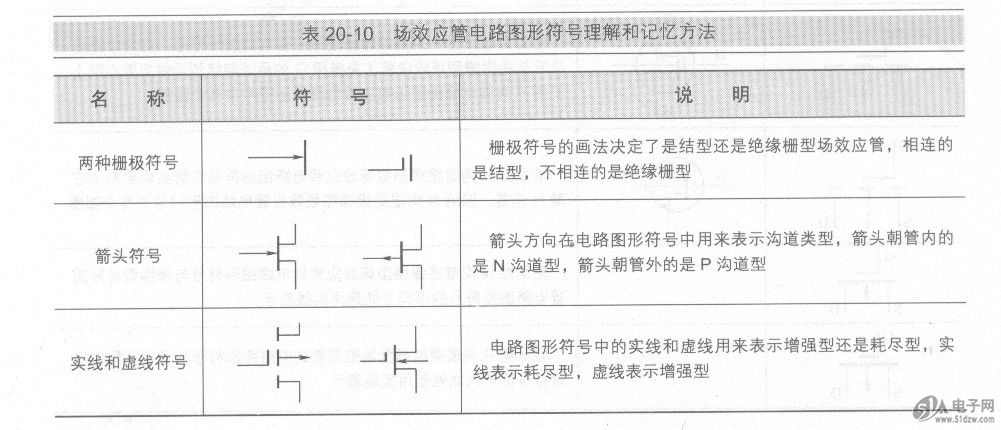

号理解和记忆方法解说，掌握了场效应管电路图形符号就掌握了场效应管的种类，
可以方便场效应管电路的工作原理分析。
场效应管电路图形符号理解和记忆方法
从场效应管的电路图形符号中可以看出多项识图信息，图20-21所示是场效
应管电路图形符号识图信息。
号理解和记忆方法解说，掌握了场效应管电路图形符号就掌握了场效应管的种类，
可以方便场效应管电路的工作原理分析。
