双向晶闸管特点
    双向晶闸管由NPNPN 5层半导体材料制
成，也有3个电极。双向晶闸管实际是由两个
单向晶闸管反向并联构成，双向晶闸管在阴、
阳两个电极间接任何极性的工作电压都可以实
现触发控制。这两个电极实际上已经没有阳极
和阴极之分，通常把这两个主电极称为Tl电
极和T2电极，接在P型半导体材料上的主电
极称为Tl电极，接在N型半寻体材料上的主
电极称为T2电极。
    双向晶闸管另一个电极仍称为控制极G，
或称为门极。
    双向晶闸管是为了实现交流功率控制而开
发的。它的发展方向是高压、大电流。大功率

双向晶闸管主要用于功率调节、电压调节、调
光、焊接、温度控制、交流电机调速等方面。
    2．双向晶闸管触发特性
    双向晶闸管与单向晶闸管一样，也具有触
发控制特性。但是，其触发控制特性与单向晶
闸管不同，即无论在阳极和阴极间接入何种极
性的电压，只要在它的控制极上加上一个触发
脉冲（不管是正还是负脉冲），都可以使双向晶
闸管导通。
    3．双向晶闸管伏．安特性曲线

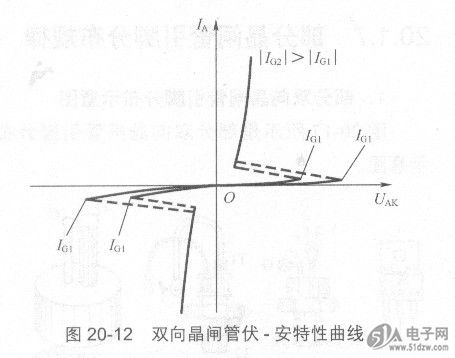

    图20-12所示是双向晶闸管伏．安特性曲
线。从曲线中可以看出，第一和第三象限内具
有基本相同的转换性能。双向晶闸管工作时，
它的Tl极和T2极间加正（负）压，若门极无
电压，只要阳极电压低于转折电压，它就不会
导通，处于阻断状态。若门极加一定的正（负）
压，则双向晶闸管在阳极和阴极间电压小于转
折电压时被门极触发导通。
