(1)导通触发过程分析。在导通脉冲到来时，正脉冲加到NPN型三极管

VT1墓极，使之饱和导通，其发射极输出的正脉冲通过Rl加到VS2栅极，

VS2触发而导通。此时，因为关断脉冲没有出现，所以VS1不能导通而处

于截止状态。

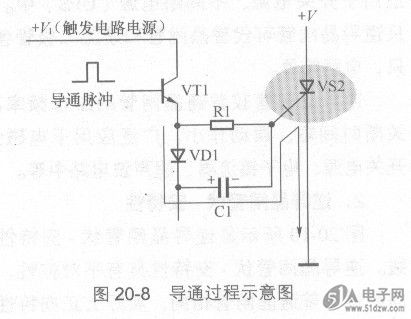

    VT1和VS2导通后（VS1截止），VT1管发射极输出电流通过导通的VD1

对电容Cl进行充电，充电电流回路如图20-8所示，在电容Cl上充到的电压

极性为左正右负。

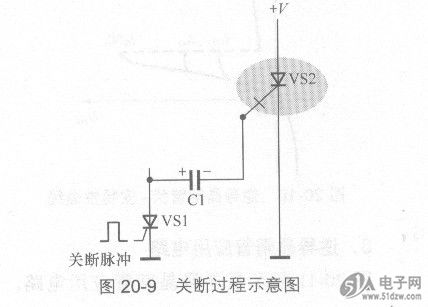

    (2)关断触发过程分析。关断触发脉冲出现，导通触发脉冲消失，VT1

截止，关断触发正脉冲加到VS1栅极，使VS1导通，如图20-9所示。VS1导

通后，相当于将电容Cl左端接地，这样原先电容Cl上充到的左正右负电压

加到VS2栅极，这是负极性电压，即VS2栅极对地加有负极性电压，将VS2关

断。
