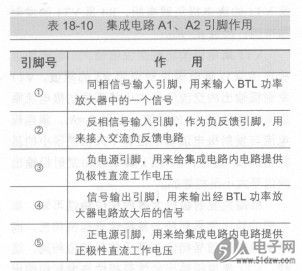

Al和A2是同一型号的单声道OCL音频功率放大器集成电路，各引脚作用如表18-10所示。



    从上表和电路中可以看出，该集成电路没有接地引脚。如果该集成电路采用正极性的单电源供电，负电源引脚③脚就作为接地引脚使用。AVL14K0200

    这种集成电路的引脚比较少，引脚外电路十分简单。除交流负反馈引脚②脚外电路中接入负反馈电路外，其他引脚上没有电子元器件。
    电路中的R5接在集成电路Al的信号输出引脚①脚与地之间，为Al的输入级放大器提供直流通路：R9接在集成电路的信号输出引脚与信号输入引脚之间，为内电路中的放大器提供直流负反馈，以稳定集成电路的直流工作状态：R7是交流负反馈电阻，其阻值大小决定了l的闭环放大倍数；C4是交流员反馈回路中的隔直通交电容，使R7不产生直流负反馈。
    (3)交流电路分析。BTL音频功率放大器要用两组OTL或OCL音频功率放大电路构成，电路中Al、A2因采用正、负对称电源供电，所以这一电路是分别由两个单声道OCL音频功率放大器集成电路构成的单声道BI:L音频功率放大器电路。
    扬声器BL1直接接在两组功率放大器集成电路Al和A2的信号输出引脚④脚之间，这是BTL音频功率放大器的一个特征，扬声器不接地（这种方式称为浮地），扬声器回路中没有隔直电容，因为两组OCL音频功率放大器集成电路Al和A2的信号输出引脚④脚上的直流工作电压相等，没有直流电流过扬声器BL1。
    当VT1集电极输出正半周信号时，Al的信号输出引脚④脚输出正半周信号，同时VT1发射极输出负半周信号，经A2放大后从信号输出引脚④脚输出负半周信号，这时输出信号电流流过BL1的方向是：从Al的信号输出引脚④脚输出，经BL1，从A2的信号输出引脚④脚流入A2，因为这时A2的信号输出引脚④脚输出的是负半周信号，即应该是流入信号。
    当输入信号U变化到另一半周时，VT1发射极输出正半周信号，使A2的信号输出引脚④脚输出正半周信号，同时VT1集电橛输出负半周信号，使Al的信号输出引脚④脚输出负半周信号，这时的输出信号电流方向是从A2的信号输出引脚④脚输出信号，经BL1，再从Al的信号输出引脚④脚流入Al。这样，在BL1中流过了一个完整周期的正、负半周信号。
    集成电路Al、A2接成OCL音频功率放大电路，电路结构相同，它的工作原理同前面介绍的OCL音频功率放大器电路一样。
    Rll和C6、R12和C7分别接在Al和A2信号输出引脚④脚与地之间，这是所谓的茹贝尔网络，用来改善音质，消除可能出现的高频自激，在BTL功率放大电路中每一组功率放大器集成电路的信号输出引脚与地之间都要接入一个这样的茹贝尔网络电路。一般在功率放大器电路中都要接入这种电路。
    对于双声道BTL音频功率放大器电路，还有一组同样的电路。
