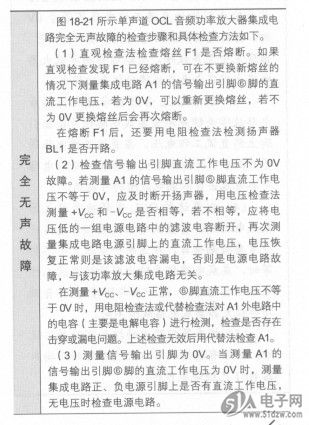

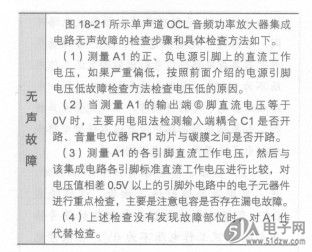

下面以图18-21所示单声道OCL音频功率放大器集成电路为例，介绍这种集成电路的各种故障的检修方法。
AVL11L02200

     (1)对于图18-21所示单声道OCL音频功率放大器集成电路其他故障的检查步骤和具体检查方法与OTL音频功率放大器集成电路相同。
    (2)当扬声器回路中没有设置过流熔丝或扬声器保护电路时，一旦集成电路出现故障使OCL音频功率放大器集成电路信号输出引脚的直流工作电压不等于OV时，将引起扬声器回路过流，损坏扬声器，出现完全无声故障。所以这种功率放大器电路出现完全无声故障的机会比较大。
    (3)检修OCL啬频功率放大器集成电路故障关键是测量集成电路信号输出引脚上的直流工作电压。在直流工作电压等于OV时可以排除集成电路故障及外电路中各电容击穿和漏电故障的可能}生。
    (4)测量这种OCL音频功率放大器集成电路正、负直流电压是否相等是另一个重要检测项目。在这两个电压大小不相等时，集成电路信号输出引脚的直流工作电压不会为OV，这一点与检修OTL音频功率放大器集成电路故障不同。
    (5)扬声器回路中的熔丝有时并不保险，所以有些情况下熔丝没有熔断而扬声器BL1已经烧成开路。
    (6)检修OCL音频功率放大器集成电路故障过程中，当测量集成电路的信号输出引脚上的直流工作电压不等于OV时，不能将扬声器接入电路，否则会烧坏扬声器。一定要等信号输出引脚上的直流工作电压正常后再接入扬声器。
    (7)检修OCL音频功率放大器集成电路故障过程中最容易烧坏扬声器。因为操作不当就会出现使集成电路的信号输出引脚上的直流工作电压不为OV，所以在检查时最好用一只普通扬声器接入电路试听，以免烧坏原配的扬声器。
    (8)采用OCL音频功率放大器集电路的机器中，在功率放大器输出回路中接有扬声器保护电路，该电路开路（处于
保护状态），将使扬声器究全无声。当然保护电路进入保护状态也与功率放大器电路故障密切相关，即集成电路的信号输出引脚上的直流工作电压不等于OV，扬声器保护电路就会进入保护状态。
