单列集成电路引脚分布
发布时间:2012/1/11 13:30:20 访问次数:1111
单列集成电路有直插和曲插两种。两种单
列集成电路的引脚分布规律相同，但在识别引
脚号时则有所差异。BPW34
1．单列直插集成电路引脚分布规律
所谓单列直插集成电路就是指其引脚只有
一列，且引脚为直的（不是弯曲的）。这类集成

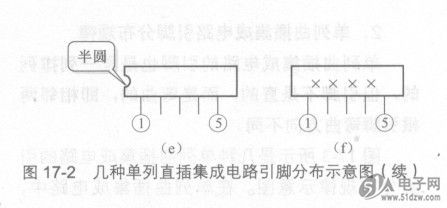

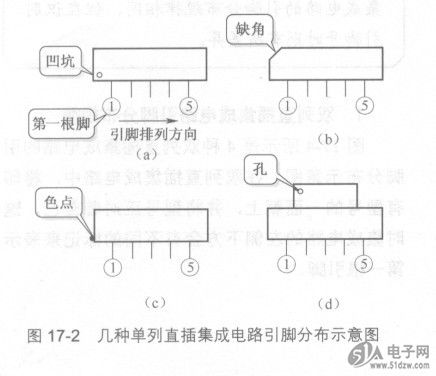

电路的引脚分布规律可以用图17-2所示的示意
图来说明。
单列集成电路有直插和曲插两种。两种单
列集成电路的引脚分布规律相同，但在识别引
脚号时则有所差异。BPW34
1．单列直插集成电路引脚分布规律
所谓单列直插集成电路就是指其引脚只有
一列，且引脚为直的（不是弯曲的）。这类集成
电路的引脚分布规律可以用图17-2所示的示意
图来说明。
