集成电路引脚的直流工作电压资料主要出现在整机电路图中，

部分集成电路手册中也有这类资料，还有一些电子类图书的附录

和电子类杂志的合订本附录给出了这一资料，一些比较新的集成

电路的引脚直流工作电压资料会出现在电子类杂志中。

ALS-PT19-315C/L177/TR8
    集成电路的引脚直流工作电压资料是检修故障过程中最为重

要的资料。修理中有了这些资料，对集成电路故障判断的准确性会

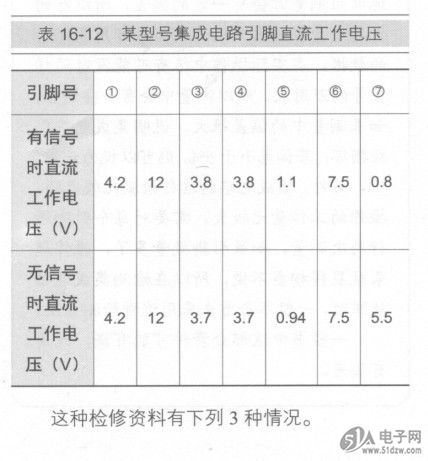

大大提高，且便于检修。表16-12所示就是这种检修资料。

    (1)将直流工作电压数据分成有信号和没有信号两种情况。
    (2)只给出一组直流工作电压数据时，不说明是有信号还是没有信号。
    (3)还有一种情况是：当集成电路工作在两种状态时，如隶音机的集

成电路，一种是工作在放音状态，另一种是工作在录音状态，这时集成电

路中某个引脚的直流工作电压是不同的。相关资料中对此也会加以说明，
如2.2V( OV)，放音时为2.2V，录音时为OV。一般电路的主要工作状态

（放音和录音两种中放音属于主要工作状态）电压数据放在前面。从上

表中可以看出，一些引脚在有信号和没有信号时的电压值相差不大，而有

的则相差很大，在检修中这一点一定要搞清楚，否则会产生误判。
    所谓有信号是给集成电路通电，并且集成电路中有信号。例如音响

设备处于放音状态，视频设备处于重放状态，这时测量的引脚电压为有

信号时的电压。显然这是集成电路工作正常时的电压值，若集成电路工

作不正常，则必然引起相关引脚上的直流工作电压值发生改变。故障检

修中就是要寻找这些电压变化点，以便判断故障部位和性质。
    所谓无信号是给集成电路通电，但不给集成电路输入信号。例如音

响设备通电但不进入放音状态，视频设备通电但不播放节目，这时测量的

引脚电压为无信号时的电压。若集成电路工作不正常，则必然引起相关引

脚上的直流工作电压值发生改变。
