1．电路之一
    图14-83所示是正极性电源供电NPN型三极管典型集电极直流电路之一。电路中的VT1是NPN型三极管，+V是正极性直流工作电压，AD676BD电阻R2接在三极管VT1集电极与正极性直流工作电压+V端之间，集电极电阻R2构成三极管VT1集电极电流回路。


    集电极电流回路是：正极性直流工作电压+V端→R2→VT1集电极→VT1发射极→L1→地端。
    三极管集电极直流电流回路是从电源端经过三极管集电极、发射极到地线，再由电源内电路（电路中未画出）构成的闭合回路。
    2．电路之二
    图14-84所示是正极性电源供电NPN型三极管典型集电极直流电路之二。当三极管接成共集电极放大器时，三极管的集电极将直接接在直流工作电压+V端，而没有集电极负载电阻，此时必须在三极管VT1的发射极接上发射极电阻R2。


    集电极电流回路是：正极性直流工作电压+V端→VT1集电极→VT1发射极→R2→地端。
    3．电路之三
    图14-85所示是负极性电源供电NPN型三极管典型集电极直流电路之一。电路中的VT1是NPN型三极管，-V是负极性直工作电压，电阻R4接在三极管VT1集电极与地线之间，这样构成三极管VT1集电极电流回路。


    集电极电流回路是：地端→R4→VT1集电极→VT1发射极→R3→负极性直流工作电压-V端。
    4．电路之四
    图14-86所示是负极性电源供电NPN型三极管典型集电极直流电路之二。电路中的VT1是NPN犁三极管，采用负极性直流工作电压-V，R2是VT1发射极电阻。VT1集电极直接接地线，没有集电极负载电阻，三极管VT1构成共集电极放大器。


    集电极电流回路是：地端→VT1集电极→VT1发射极→R2→负极性直流工作电压-V端。
    5．电路之五
    图14-87所示是正极性电源供电PNP型三极管集电极直流电路。电路中的VT1是PNP型三极管，+V是正极性直流工作电压，电阻R4接在三极管VT1集电极与地线之间，集电极电阻R4构成三极管VT1集电极电流回路。


    集电极电流回路是：正极性直流工作电压+V端→R3→VT1发射极→VT1集电极→R4→地端。
     6．电路之六
     图14-88所示是负极性电源供电PNP型三极管集电极直流电路。电路中的VT1是PNP型三极管，-V是负极性直流工作电压，电阻R3接在三极管VT1集电极与负极性直流工作电压-V端之间，这样构成三极管VT1集电极电流回路。


    集电极电流回路是：地端→R4→VT1发射极→VT1集电极→R3→负极性直流工作电压-V端。
    7．三极管集电极直流电路故障检测方法
    这里以图14-89所示的典型集电极直流电路为例，讲解其故障检测方法和电路故障分析。

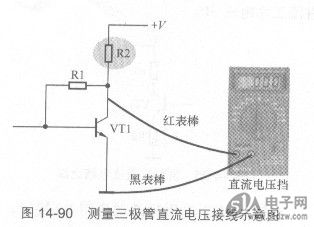

    检测这一集电极直流电路（电阻R2构成）最有效和方便的方法是测量三极管直流电压，图14-90所示是测量时接线示意图。如果测量结果VT1集电极直流电压等于OV，说明R2开图14-90测量三极管直流电压接线示意图路；如果测量结果VT1集电极直流电压等于直流工作电压+V，说明R2短路。
