1．三极管发射极电压跟随基极电压特性
    图14-43所示电路可以说明三极管发射极电压跟随基极电压特性。


    三极管进入放大工作状态后，基极与发射极之间的PN结已处于导通状态，这一PN结导通后压降大小基本不变。这样，基极电压升高时发射极电压也升高，基极电压下降时发射极电压也下降，显然发射极电压跟随基极电压变化而变化。
    2．三极管输入特性曲线

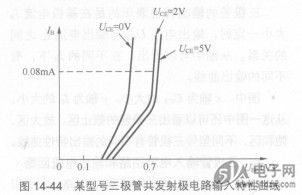

    图14-44所示是某型号三极管共发射极电路输入特性曲线。图中，x轴为发射结的正向偏置电压大小，对于NPN型三极管而言，这一正向偏置电压用UBE表示，即基极电压高于发射极电压；对于PNP型三极管而言为UEB，即发射极电压高于基极电压。y轴为基极电流大小。


    从曲线中可以看出，这一输入特性曲线同二极管的伏一安特性曲线十分相似。
    3．三极管输出特性曲线
    图14-45所示是某型号三极管共发射极电路的输出特性曲线。

       三极管的输出特性表示的是在基极电流矗大小一定时，输出电压UCE与输出电流厶之间的关系。从图中可以看出，在不同的如下，有不同的输出曲线。
    图中，x轴为UCE的大小，y轴为足的大小。从这一图中还可以看出三极管的截止区、放大区、饱和区。不同型号三极管有不同的输出特性曲线。
    4．三极管输入电流回路和输出电流回路

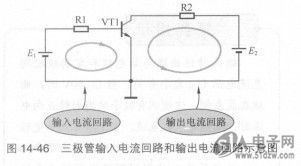

    三极管的3根引脚构成双口电路，3根引脚中有一根引脚共用。GAL16V8D-10LS图14-46所示是三极管输入电流回路和输出电流回路示意图。


    这是共发射极放大器的输入电流回路和输出电流回路，三极管3个电极中共用发射极。
    在分析三极管电路工作原理时，部分初学者会进入一个误区，就是什么分析都进行电流回路的分析，例如分析三极管放大器信号传输过程时，也要分析三极管的输入电流回路和输出电流回路，这种分析方法是错误的。
