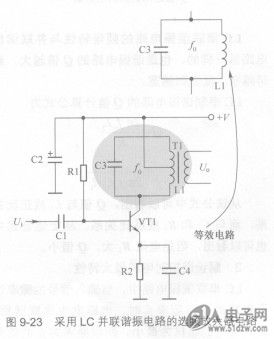

图9-23所示是采用LC并联谐振电路构成的选频放大器电路。电路中的VT1构成一级其发射极放大器，Rl是偏置电阻，R2是发射极负反馈电阻，Cl是输入端耦合电容，C4是VT1发射极旁路电容。变压器Tl一次绕组Ll和电容C3构成LC并联谐振电路，作为VT1集电极负载。

       1．LC并联谐振选频电路
    (1)输入信号频率等于谐振频率fo情况分析。 OB2353CP 图9-24所示是输入信号频率等于谐振频率fo时频率特性示意图。Ll和C3并联谐振电路的谐振频率为fo，当输入信号频率为fo时，该电路发生谐振，电路的阻抗最大，即VT1集电极负载阻抗最大，放大器的放大倍数最大。这是因为在共发射极放大器中，集电极负载电阻大，其电压放大倍数大。


    (2)输入信号频率高于或低于fo情况分析。图9-25所示是输入信号频率高于或低于fo时频率特性示意图。对于频率偏离fo的信号，由于该LC并联谐振电路失谐，电路的阻抗很小，放大器的放大倍数很小。


    通过上述电路分析可知，在这一放大器电路中加入Ll和C3并联谐振电路后，放大器对频率为fo的信号放大倍数最大，所以输出信号Uo中主要是频率为fo的信号。
    由于这一放大器对频率为fo的信号放大倍数最大，即它能够从众多频率中选择某一频率的信号进行放大，所以称为选频放大器。
    2．故障检测方法

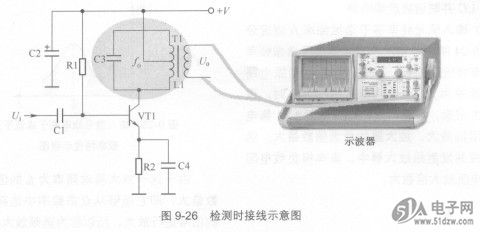

    这一电路中，当LC并联谐振电路出现故障时，就不会有正常正弦信弓输出。如果有示波器，可以直接观察电路输出端的信号波形，图9-26所示是检测时接线示意图。如果检测中没有正常的正弦信号波形，说明电路工作不正常，当然除LC并联谐振电路工作不正常之外，其他部分电路不正常也会导致电路无正常的正弦信号输出。
