电感三点式正弦波振荡器电路
发布时间:2012/1/4 11:07:37 访问次数:3522

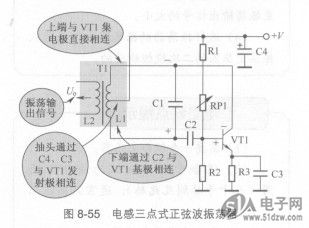

图8-55所示是电感三点式正弦波振荡器。这一电路中,VT1是振荡管,Tl的一次绕组是振荡绕组,既是振荡器输出信号,由变压器Tl的二次输出。
这是一个电感三点式正弦波振荡器电路,这种振荡器电路中的振荡电感在电路中的接法比较特殊,利用这一点可以识别
1.电路分析
(1)直流电路。直流工作电压+V经Tl的一次绕组Ll抽头及抽头以上绕组加到VT1的集电极,Rl、RP1和R2构成VT1的基极分匪式偏置电路,R3为VT1的发射极电阻。这样,VT1具备了放大能力。
(2)正反馈过程。假设振荡信号电压某瞬间在VT1基极为+,经VT1放大和倒相后,其
集电极上的信号电压极性为-,即Tl一次绕组上端为-。
由于Tl一次绕组的抽头接+V端,+V相当于交流接地,在它的下端信号电压极性为+,该信号经C2耦合到VT1基极,与基极极性相同,加强了输入信号,所以这是正反馈过程。
(3)振荡原理。在接通电源+V后, ACT4060电路起振,通过正反馈、放大和稳幅环节,振荡器稳定工作。
Ll和Cl构成LC并联谐振选频电路,振荡器的振荡频率由Ll和Cl并联谐振电路的谐振频率决定。
2.电路分析说明
(1)正反馈信号的反馈传输线路与变压器耦合振荡器电路不同,正反馈信号只在一次绕组中传输,二次绕组不参与正反馈信号的传输。
(2)振荡绕组一定是有抽头的,振荡绕组的3根引脚或是直接与振荡管某个电极相连,或是通过电容相连,要注意直流电源+V对交流而言是接地的。
(3)分辨这种电路中的振荡绕组比较容易,带抽头的是振荡绕组,与该绕组相并联的是谐振电容,振荡电感和谐振电容构成LC并联谐振选频电路。
(4)带抽头的Ll是一次绕组,因为集电极电流流过Ll二次绕组L2方有振荡信号输出。
图8-55所示是电感三点式正弦波振荡器。这一电路中,VT1是振荡管,Tl的一次绕组是振荡绕组,既是振荡器输出信号,由变压器Tl的二次输出。
这是一个电感三点式正弦波振荡器电路,这种振荡器电路中的振荡电感在电路中的接法比较特殊,利用这一点可以识别
1.电路分析
(1)直流电路。直流工作电压+V经Tl的一次绕组Ll抽头及抽头以上绕组加到VT1的集电极,Rl、RP1和R2构成VT1的基极分匪式偏置电路,R3为VT1的发射极电阻。这样,VT1具备了放大能力。
(2)正反馈过程。假设振荡信号电压某瞬间在VT1基极为+,经VT1放大和倒相后,其
集电极上的信号电压极性为-,即Tl一次绕组上端为-。
由于Tl一次绕组的抽头接+V端,+V相当于交流接地,在它的下端信号电压极性为+,该信号经C2耦合到VT1基极,与基极极性相同,加强了输入信号,所以这是正反馈过程。
(3)振荡原理。在接通电源+V后, ACT4060电路起振,通过正反馈、放大和稳幅环节,振荡器稳定工作。
Ll和Cl构成LC并联谐振选频电路,振荡器的振荡频率由Ll和Cl并联谐振电路的谐振频率决定。
2.电路分析说明
(1)正反馈信号的反馈传输线路与变压器耦合振荡器电路不同,正反馈信号只在一次绕组中传输,二次绕组不参与正反馈信号的传输。
(2)振荡绕组一定是有抽头的,振荡绕组的3根引脚或是直接与振荡管某个电极相连,或是通过电容相连,要注意直流电源+V对交流而言是接地的。
(3)分辨这种电路中的振荡绕组比较容易,带抽头的是振荡绕组,与该绕组相并联的是谐振电容,振荡电感和谐振电容构成LC并联谐振选频电路。
(4)带抽头的Ll是一次绕组,因为集电极电流流过Ll二次绕组L2方有振荡信号输出。
