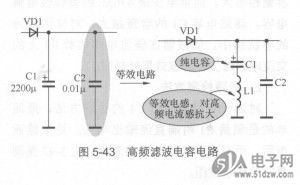

图5-43所示是电源滤波电路中的高频滤波电路。电路中，一个容量很大的电解电容Cl（2 200μF）与一个容量很小的电容C2（O.OlμF）并联，C2是高频滤波电容，用来进行高频成的滤波，这种一大一小两个电容相并联的电路在电源电路中十分常见。


    1．电路分析
    (1)高频干扰。由于交流电网中存在大量的高频干扰，所以要求在电源电路中对高频干扰成分进行滤波。电源电路中的高频滤波电容就是起这一作用的。
    (2)理论容抗与实际情况矛盾。从理论上讲，在同一频率下容量大的电容其容抗小，图中这样一大一小两电容相并联，容量小的电容C2似乎不起什么作用。但是，由于工艺等原因，大容量电容Cl存在感抗特性，在高频情况下Cl的阻抗为容抗与感抗的串联，因为频率高，所以感抗大．限制了Cl对高频干扰的滤除作用。
    (3)高频滤波电容。为了补偿大电容Cl在高频情况下的这一不足，而并联一个小电容C2。小电容的容量小，制造时可以克服电感特性，所以小电容C2几乎不存在电感。电路的工作频率高时，小电容C2的容抗已经很小，这样，高频干扰成分通过小电容C2滤波到地。
    (4)大电容的工作状态。整流电路输出的单向脉动性直流电中绝大部分是频率比较低的交流成分，小电容对低频交流成分的容抗大而相当于开路，因而，对低频成分主要是大电容Cl在工作，所以流过Cl的是低频交流成分，图5-44是低频成分电流回路示意图。


    (5)小电容的工作状态。对于高频成分而言，频率比较高，大电容Cl因为感抗特性而处于开路状态，小电容C2容抗远小于Cl的阻抗，处于工作状态，它滤除各种高频干扰，所以流过C2的是高频成分，图5-45是高频成分电流回路示意图。


    2．故障检测方法
    当电源电路没有直流电压输出时，T4118如果怀疑电路中高频滤波电容C2存在击穿故障，可以将C2从电路中断开，如果断开C2后电路恢复正常工作，说明是C2击穿造成电源电路无直流电压输出。
    知果怀疑Cl漏电造成电源电路直流输出电压下降，也可以通过断开C2的方法来确定故障部位。
