网络电阻器电踣图形符号及识别方法

发布时间:2011/12/27 9:43:30 访问次数:2345

1．网络电阻器电路图形符号
图1-112所示是一种网络电阻器的电路图形符号，由于网络电阻器内电阻类型比较多，因此其电路图形符号表示形式也有多种。一般用RP表示，也有的用RN表示。

    识别网络电阻器电路图形符号时要注意，它的电路图形符号与集成电路的电路图形符号有些相近，但是集成电路用A或是D、IC来表示。
    2．网络电阻器内电路
    网络电阻器内电路有许多种，通常以厂标为主，也可以根据具体电路定制。这些内电路都有一个特点，即电路简单且重复，通过这些内电路可以构成电阻分压电路、电阻分流电路等。与分立电阻构成的这些电路相比，网络电阻器由于制作工艺等原因，具有精度高、温度系数匹配紧密和温度特性跟踪好等优点。例如，电路中的电阻阻值一致性容易保证。

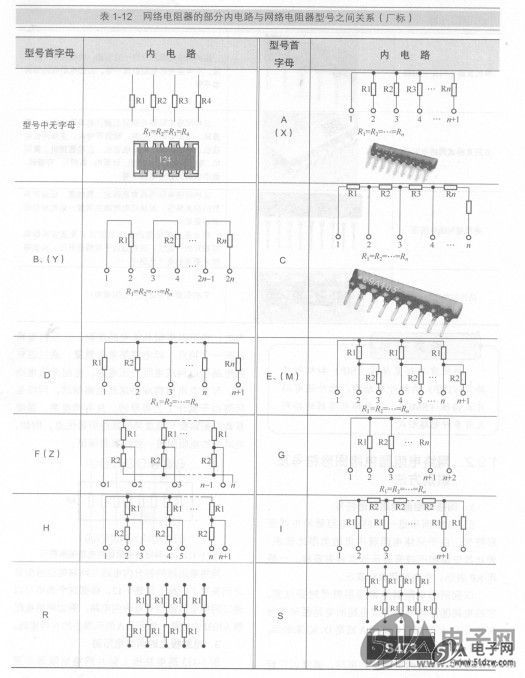

    网络电阻器的部分内电路与网络电阻器型号之间关系（厂标）见表1-12，根据这个表格可以通过网络电阻器型号查询内电路，例如网络电阻器A103J中的第一个字母A表示表中的A内电路。

3．电路板上的网络电阻器
图1-113是电路板上贴片网络电阻器示意图，它们作为内存网络电阻器能有效减少信号延迟及各引线间的信号干扰，维持信号的稳定传输，防止数据传输频频出错，保证整套系统的工作稳定。对内存而言，网络电阻器是非常重要的。

4．寻找网络电阻器共用端方法

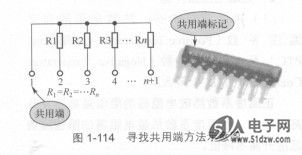

从网络电阻器内电路中可以看出， RTE24048F 内电路会有一个共用端，如图1-114所示，内电路中的①脚是共用端，在网络电阻器上会用一个圆点作为共用端标记。

   5．网络电阻器阻值表示方法
   网络电阻器的阻值表示方法与电阻器中的3位数表示法和4位数表示方法相同，举例如下。
    (1)例如某网络电阻器上标注为100，则为10Ω; 473为47kΩ。3位数表示的网络电阻器为E24系列。
    (2)例如某网络电阻器上标注为1202为12kΩ：1542为15.4kΩ。4位数表示的网络电阻器为E96系列。
    (3)如果阻值中有小数点，则用“R”表示，并占一位有效数字。例如某网络电阻器标注22R1为22.1Ω。
    (4)如果某网络电阻器标注为“0”或“000”，它的阻值为OΩ，这种网络电阻器实际上是跳线（短路线）。
    6．误差识别方法
    网络电阻器数字后面的第一个英文字母代表误差，常见的是G= 2%、F=1%、D=0.25%、B=0.1%、A或W=0.05%、Q=0.02%、T=0.01%、V=0.005%。
    另外，有引脚的网络屯阻器脚距有两种规格：2.54mm和1.7 8mm。贴片网络电阻器的引脚距为1.27mm。
