电阻限流保护电路在电子电路中应用广泛，它用来限制电路中的电流不能太大，从而保证其他元器件的工作安全。
    1．发光二极管电阻限流保护电路

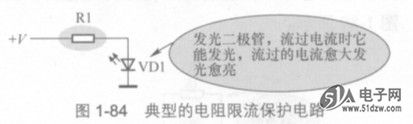

    图1-84趼示是典型的电阻限流保护电路。在直流电压+V大小一定时，电路中加入电阻Rl后，流过发光二极管VD1的电流减小，防止因为流过VD1的电流太大而损坏VD1。电阻Rl阻值愈大，流过VD1的电流愈小。


    电阻R1与VD1串联起来，流过Rl的电流等于流过VD1的电流，Rl使电路中的电流减小，所以可以起保护VD1的作用。
    2．故障检测方法
    图1-85是测量电路中Rl两端直流电压接线示意图，对于这一电路检查限流电阻Rl的简单方法是测量其两端的直流电压。

   3．三极管基极电流限制电阻电路

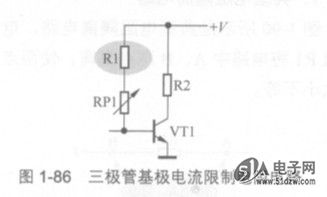

    图1-86所示是三极管基极电流限制电阻电路。电路中的VT1是用于放大作用的三极管，三极管有一个特性，当它的静态电流（基极电流）在一定范围内大小变化时，能够改变它的电流放大倍数。在一些放大器中为了调节三极管基极静态电流，将基极偏置电阻设置成可变电阻器，即电路中的RP1。


    如果电路中没有电阻Rl，当RP1的阻值调到最小时， FM704A直流工作电压+V直接加到三极管VT1基极，会有很大的电流流过VT1基极而烧坏三极管VT1，因为三极管在过流时容易损坏，所以要加入限制电流太大的电路。
