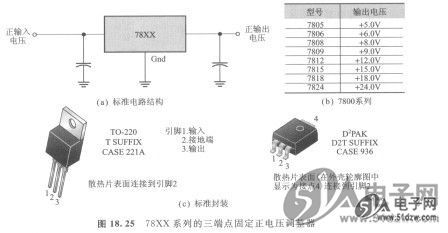

虽然有许多类型的集成电路调整器可供利用，但是78XX系列集成电路调整器是具代表性的三端点组件，它可以提供固定正输出电压。这三个端点就是输入、输出和接地，如图18. 25(a)中标准的固定电压电路结构所示。零件编号的最后两个数字表示其输出电压。举例来说，7805是输出电压为+5.OV的调整器。其他的输出电压如图18. 25(b)所示，而一般的封装方式如图18. 25(c)所示。
    虽然并不都是如此，但有时候仍需要在输入及输出端使用电容器，如图18. 25(a)所示。输出端电容器的作用基本上当作是线滤波器(line filter)，以便改善瞬时响应。输入电容器是用来防止产生不必要的振荡，尤其是当调整器和电源供应器滤波器相隔有一段距离，而使得线路具有明显的电感。


    当使用适当的散热器后，78XX系列可以产生超过1A以上的输出电流。ITR1126输入电压至少必须比输出电压高出2V以上，以便维持电压调整作用。这些集成电路本身具有热过载保护以及短路限流的特色。当组件内部消耗过多功率，而组件温度也超过某一个值时，就会发生热过载( thermal overload)的现象。几乎所有调整器的应用电路都需要散热器来防止组件发生热道载的现象。
